DIY Big 6 Digit Led Clock Arduino + RTC DS3231
Libur bukan berarti semua aktifitas terhenti, Pada postingan kali ini saya akan berbagi tutorial cara merakit jam digital 6 Digit, saya membuat jam digital ini agar waktu libur saya tidak sia-sia, Jam digital ini merupakan pengembangan dari project sebelumnya yakni penambahan angka Detik. Project sebelumnya cek Disini bagi teman-teman yang ingin membuat jam digital ini di pcb bolong sepereti saya kalian langsung saja siapkan berbagai bahan yang dibutuhkan seperti daftar dibawah ini.
- Arduni Nano 1 buah
- RTC DS3231 1 buah
- Seven Segment Common Anoda 1,5" 6 buah
- LED 3mm 4 buah
- IC 74HC595 2 buah
- DHT11 1 buah
- PCB bolong 1 buah
- Kabel Jumper secukupnya
Setelah bahan sudah disiapkan teman-teman bisa merangkai seperti skematik dibwah ini:
Mungin sebelum teman-teman membuat di pcb alangkah baiknya jika disimulasikan terlebih dahulu.
Jam ini mempunyai 3 menu tampilan.
1. Tampilan jam utama
2. Tampilan Suhu

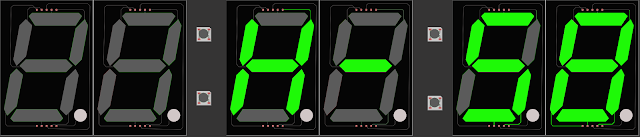

3. Tampilan Kelembapan
Dan bagi yang ingin membuatnya langsung di PCB, seperti gambar dibawah ini, Anda Bisa memnghubungi saya untuk memesannya.
PCB diatas menggunakan bahan FR4 Double layer dan menggukan bebrapa Komponen SMD.
Jam Digital 6 Digit dengan seven segment Merah.
Cek video Disini:
5 comments
Hi..
I need source code for 6 digits clock .. please
Hi.. I really need the code source because I have a very important project based on a 12 hour digital clock ... I repeat my previous request with great thanks and appreciation
Hi..
I need source code for 6 digits clock .. please
proje çok güzel ve aradığım bir çalışma ancak 6 haneli led saat için kaynak koduna acil ihtiyacım var lütfen yardımcı olurmusunuz
How can you drive the 7 segment displays without any current limiting?
